射频连接器结构及选择
- 发布日期 : 2019-01-04 17:19
- 点击率 : 99
射频同轴连接器的选择既要考虑性能要求又要考虑经济因素，性能必须满足系统电气设备的要求经济上须符合价值工程要求。在选择连接器原则上应考虑以下四方面
• 连接器接口(SMA、SMB、BNC等)
• 电气性能、电缆及电缆装接
• 端接形式(PC板、电缆、面板等)
• 机械构造及镀层(军用、
商用)
1、连接器接口
连接器接口通常由它的应用所决定，但同时要满足电气和机械性能要求。
BMA型连接器用于频率达18GHz的低功率微波系统的盲插连接。
BNC型连接器采用卡口式连接多用于频率低于4GHz的射频连接，广泛用于网络系统、仪器仪表及电脑互连领域。
TNC除了螺口外其界面与BNC相仿在11GHz仍能使用在振动条件下性能优良。

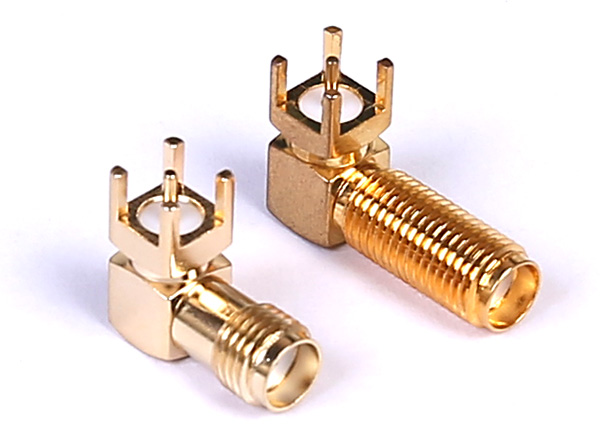

SMA螺口连接器广泛应用于航空、雷达、微波通讯、数字通信等军用民用领域。其阻抗有50Ω配用软电缆时使用频率低于12.4GHz 配用半刚性电缆时最高使用频率达26.5GHz，75Ω在数字通信上应用前景广阔。
SMB体积小于SMA，为插入自锁结构，便于快速连接，最典型的应用是数字通信是L9的换代产品商业50N满足4GHz，75Ω用于2GHz。
SMC与SMB相仿因有螺口保证了更强的机械性能及更宽的频率范围主要用于军事或高振动环境。
N型螺口连接器用空气作绝缘材料造价低，阻抗为50Ω及75Ω， 频率可达11GHz通常用于区域网络，媒体传播和测试仪器上。
RFCN提供的MCX、MMCX系列连接器体积小，接触可靠，是满足密集型、小型化的首选产品，有其广泛的应用前景。
2、电气性能、电缆及电缆装接
A.阻抗：
连接器应与系统及电缆的阻抗相匹配，应注意到不是所有连接器接口都符合50Ω或75Ω的阻抗，阻抗不匹配会导致系统性能下降。
B.电压：
确保使用中不能超过连接器的最高耐压值。
C.最高工作频率：
每种连接器部有个最高工作频率限制，有些商业或75n的设计有最低工作频率限制。除电气性能外每种接口形式部有其独特之处，如： BNC为卡口连接，安装方便及价格低廉在低性能电气连接中得到广泛使用；SMA、TNC系列为螺母连接，满足高振动环境对连接器的要求，SMB具有快速连接断开功能，因而越来越受到用户青睐。
D.电缆：
电视电缆因其屏蔽性能低，通常用于只考虑阻抗的系统，一个典型的应用是电视天线。
电视软电缆为电视电缆的变型，它有相对较为连续的阻抗及较好的屏蔽效果能弯曲、价格低，广泛用于电脑业，但不能用于要求有较高屏蔽性能的系统。
屏蔽软电缆消除了电感及电容主要用在仪器和建筑上。
软性同轴电缆由于其特殊的性能而成为最普遍的密闭传输电缆。同轴意味着信号和接地导体在同一轴上，外导体由细致的编织线构成，所以又称编织同轴电缆。此电缆对中心导体有良好的屏蔽效果其屏蔽效果，取决于编织线类型和编织层厚度。除有耐高压特性外此电缆亦适应在高频及高温条件下使用。
半刚性同轴电缆用管状外壳取代了编织层，有效地弥补了编织电缆在高频时屏蔽效果不佳的缺点，频率很高时通常都使用半刚性电缆。
E.电缆装接：
连接器安装方法主要有两种：(1)焊接中心导体，旋接屏蔽层。(2)压接中心导体，压接屏蔽层。其它方法部由以上两种方法派生出来，如：焊接中心导体，压接屏蔽层。方法(1)用于没有特殊安装工具的场合；由于压接式装接方法工作效率高，端接性能可靠，且专用压接工具的设计可确保装接出来的每个电缆蛆件部是相同的，所以随着低造价装接工具的发展，焊接中心导体压接屏蔽层将日益受到欢迎。
3、端接形式
连接器可用于射频同轴电缆、印刷线路板及其它连接界面。实践证明一定形式的连接器和一定型号的电缆相匹，一般外径细小的电缆与SMA、SMB和SMC等小型同轴连接器相连。
可参考电缆尺寸览表来选择合适的连接器。
4、机械构造及镀覆层
连接器的结构将极大影响它的价格。每一种连接器的设计都包括军标和商业标准，军标按MIL-C-39012制造全铜零件、聚四氟乙烯绝缘、内外镀金，性能最为可靠。商业标准的设计使用廉价材料如黄铜铸体、聚丙烯绝缘、银镀层等。
连接器使用材料有黄铜、铍铜和不锈钢。中心导体一般用金镀覆，因其低电阻、耐腐蚀且有优良的密闭性。军标要求在SMA、SMB上镀金，在N、TNC及BNC采用银镀层，但因银易氧，化许多用户更喜欢镀镍。
常用的连接器绝缘子有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好但生产成本较高。
连接器的用材及结构影响着连接器的加工难度及加工效率，所以用户应根据自己的应用环境合理选择性能价格比好的连接器。
